Contradique Sur Muelle de Cruceros Naos – Puerto de Las Palmas


  • Cliente: Autoridad Portuaria de Las Palmas
  • Fecha de inicio: 01/07/2019
  • Fecha de fin: 01/10/2020

Información del Proyecto

Puerto Las Palmas _dibujo (1)

País: España

Empresa constructora: SATO

Presupuesto 9.530.323,96 €

Antecedentes

A finales de 2018 salen a licitación las obras del Contradique Sur del Muelle de Cruceros Naos. Los trabajos consisten en la ejecución de un dique de 320 metros que consta de dos secciones diferentes: un tramo vertical de 115 m, que será cubierto con 4 cajones de hormigón, y un tramo en talud, de 205 m de longitud con un manto de dos capas de bloques cúbicos de 10 t.​

El proceso contempla la posibilidad de presentar una variante al diseño empleando piezas especiales de protección. SATO presenta una propuesta que sustituye el manto del tronco del dique en talud por una única capa de protección de CUBIPOD de 6 t y una capa de CUBIPOD de 12 t para la zona de morro que entronca con la sección vertical de cajones.​

La obra es finalmente adjudicada a SATO con esta solución que supone un ahorro cercano al 15% con respecto al presupuesto.

Condiciones de diseño

  • Longitud de estructura: 205 m​

  • Profundidad max.: 12 m​

  • Altura ola de diseño: 3.3-4.3 m

  • Periodo pico: 10-12 s​

  • Talud H/V: 3/2​

  • CUBIPOD de 6 t y 12 t en una sola capa para la protección del tronco y del entronque con la sección de cajones

  • Cota coronación: >+9.0 m

Aspectos constructivos

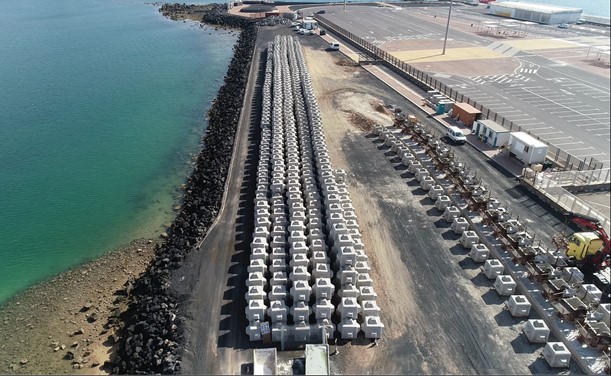

  • 1686 CUBIPOD 6 t (2.55 m3)​

  • 295 CUBIPOD 12 t (5.10 m3)​

  • Volumen total de hormigón de CUBIPODS: 5,830 m3​

  • 20 moldes de CUBIPOD 6 t​

  • 2 moldes de CUBIPOD 12t
