Stabilité hydraulique

Cubipod est la pièce massive dotée de la plus grande stabilité hydraulique du marché, dont les valeurs de KD (coefficient de stabilité de la formule de Hudson) sont largement supérieures à celles des pièces massives les plus utilisées, telles que le bloc cubique traditionnel ou le bloc Antifer.

Il a une stabilité hydraulique semblable à celles des pièces bulky (qui résistent principalement à la houle par imbrication). Cependant, il a un comportement plus souple et il est doté d’un mécanisme résistant basé sur la gravité et la friction latérale.

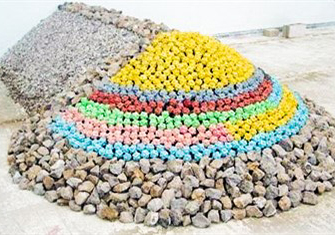

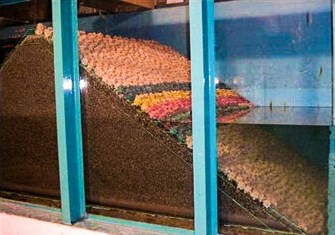

Sa stabilité hydraulique a été testée dans de nombreux laboratoires européens d’essais hydrauliques d’ingénierie portuaire, suite auxquels ont été adoptés les coefficients de stabilité suivants (KD) :

Carapace 2 couches:

    • Tronçon courant: KD = 28

    • Musoir: KD = 7

Carapace 1 couche:

    • Tronçon courant: KD = 12

    • Musoir: KD = 5

Conception KD
Partie Unité Couches KD
Tronçon courant



Musoir


Cubipod



Cubipod


2
1


2
1

28.0
12.0


7.0
5.0

ll est conseillé de construire des carapaces principales avec un talus 3/2 car son coût est bas et son impact environnental faible. Toutefois, comme il s'agit de pièces massives et que leurs poids résistent à la houle par gravité, les blocs Cubipod peuvent être posés sur des talus plus raides pour répondre aux besoins de chaque projet.
